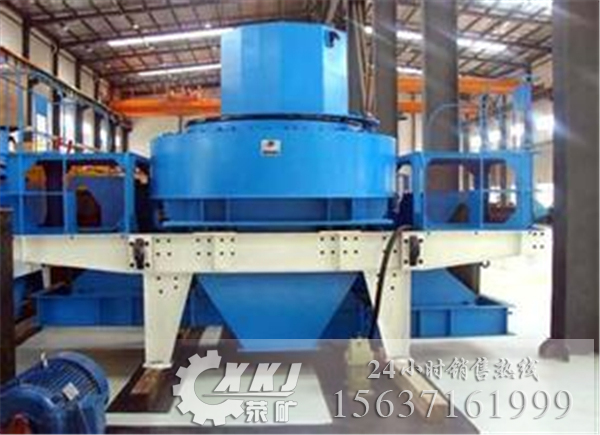

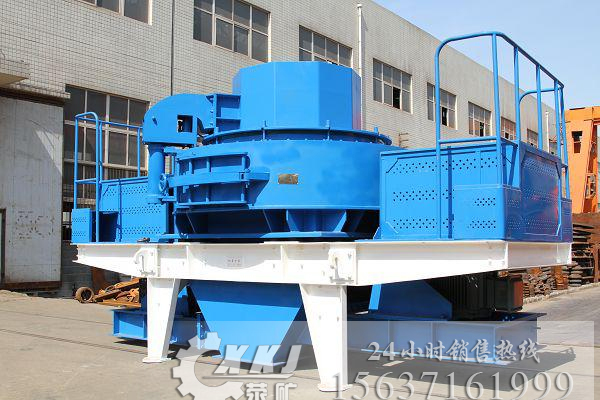

  冲击式破碎机简介
  冲击式破碎机又称制砂机,河南省荥阳市矿山机械制造厂采用著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。
  【生产能力】:12-1000t/h
  【进料粒度】:100-500mm
  【电机功率】:10-2000kw
  【应用领域】:广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门
  冲击式破碎机用途
  冲击式破碎机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性。与液压保护颚破配套使用,可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。
  冲击式破碎机性能特点
  1.具有细碎、超细碎和粗碎能力;
  2.粉碎过程强烈,粉碎效率高;
  3.自衬覆盖率高,金属磨损轻微;
  4.结构简单,造价低廉;
  5.质量轻,运行平稳,适合于移动式装备;
  6.通过流失金属的能力较强;
  7.受给料温度的影响较小。
  冲击式破碎机工作原理
  该机是利用冲击原理来进行碎矿的设备。工作时,固定在主轴上的上下转子在电动机的驱动下,按一定方向做高速旋转运动。当物料从进料 口落入到筒体内之后 ,首先受到上转子的副板锤冲击 ,受到冲击的物料以很高的速度沿转子的切 线方向抛向反击板而产生撞击,物料在反击板上的斜齿面作用下又沿斜下方返回到转体外圆周与反击板之间的空间破碎腔,物料再次受到急速旋转的主板锤冲击后 ,又被抛向反击板 ,继续重复上述过程。由于物料在破碎腔内受到板锤和反击板的周而复始的冲击以及料块之间的相互撞击,而发生破碎 ,当破碎后的物料粒度小于第一级转子的排料间隙时,物料在重力作用下进入到第二 级转子的破碎腔。第二级破碎过程与第一级相同,所不同的是:第二级转子的线速度比第一级更高,物料所受的冲击力更大,因此可使物料被破碎得更细小。当物料破碎到最终的产品粒度后,便从出料口排出。

型号规格 最大入料粒度(mm) 转速(r/min) 处理量(t/h) 电机(Kw) 重量(t) 外形尺寸(长×宽×高)
Ⅵ-3000 45 (70) 1760-2210 30-60 55-90 3080×1757×2126 ≤5555
Ⅵ-4000 55 (70) 1550-1940 50-90 110-150 4100×1930×2166 ≤7020
Ⅵ-5000 65 (80) 1330-1670 80-150 150-220 4300×2215×2427 ≤11650
Ⅵ-6000 70(100) 1190-1490 120-250 220-320 5300×2728×2773 ≤15100
Ⅵ-7000 70(100) 1050-1310 180-350 264-400 5300×2728×2863 ≤17090
Ⅵ-8000 70(100) 1330-1670 250-380 33 320-440 5500×2565×3178 ≤18495
Ⅵ-8000(Ⅱ) 80(150) 940-1170 320-600 440-560 6000×3022×3425 ≤24610
Ⅵ-9000 100(150) 880-1100 400-1000 630-740 6200×3300×3890 ≤33100
PCL-600 30 2000-3000 12-30 2×30 2800×Ф1550×2030 5.6
PCL-750 35 1500-2500 25-55 2×45 3300×Ф1800×2440 7.3
PCL-900A 40 1200-2000 55-100 2×55 3750×Ф2120×2660 12.1
PCL-900B 40 1000-1450 65-130 2×75 3750×Ф2300×2090 13.6
PCL-1050 45 1000-1700 100-160 2×(90-110) 4480×Ф2450×3906 16.9
PCL-1250 45 850-1450 160-300 2×(132-180) 4563×Ф2650×3716 22
PCL-1350 50 800-1193 200-360 2×(180-220) 5340×Ф2940×3650 26
