一小时40吨铜矿球磨机厂家将设备结构进行改进

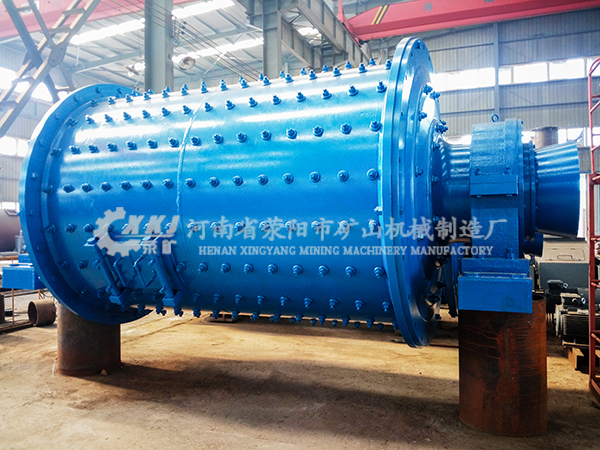

　　铜矿球磨机是铜矿选矿生产线中必需设备，随着铜矿球磨机规格的逐渐增大，球磨机在加工、装配、安装及使用过程中暴漏了一些问题。

　　铜矿球磨机需改进的问题：

　　大齿轮在加工制造过程中，出现大齿轮的端跳和径跳超差;大齿轮在运转过程中，不能实现在线加油和有效的油位控制;齿轮罩密封结构不当，漏油现象严重;筒体与端盖对接坡口焊缝开设形式不当，造成筒体开裂甚至报废。

　　齿轮罩密封结构形式的改进：

　　改进前的磨机大齿轮密封结构主要为毛毡密封圈。毛毡密封圈通过压板及螺栓固定在罩壳外部，内径紧贴在齿轮的挡油密封圈上，防止润滑油从挡油密封圈处漏出。毛毡材料为半粗羊毛，内径易于磨损，磨损产生的杂质也会污染润滑油。如果需要调整径向间隙量，就必须把固定密封圈的全部螺栓拆除，调整完成后，重新紧固，费时费力。

　　在铜矿球磨机罩壳外侧焊上法兰板，密封压板通过螺栓固定在法兰板上，密封圈处于压板与罩壳之间，同时增加其密封宽度，密封圈外径的U形槽内设有弹簧，通过弹簧来调整密封圈与挡油密封圈的贴合程度，从而避免润滑油从密封圈处溢出。橡胶密封圈材料为氯丁橡胶，具有耐磨和耐高温的特点。另外，密封圈内径设置2个U形槽，安装初期，在U形槽内涂上油脂，提高密封效果。改进后的大齿轮密封结构密封效果较好，也容易调整密封面的贴合程度。

　　筒体与端盖对接坡口焊接开设形式的改进：

　　端盖与筒体焊接的坡口形式直接影响着整个筒体的寿命，端盖坡口形式不当，极易造成端盖坡口处应力集中，严重时会造成坡口处焊缝开裂，如果不及时处理，裂纹会顺着环向焊缝迅速蔓延，导致筒体断裂报废。

　　结合现场铜矿球磨机焊缝开裂情况，对端盖焊缝坡口和圆角进行了改进。通过改进之后的端盖焊缝坡口与端盖斜面线按一定的角度进行相交，在相交处作圆角圆滑过渡，这种圆角开设方式，降低了该处及附近疲劳应力值，使其在许用应力范围之内，同时这种开设方式也满足了端盖焊缝清根的要求，保证了焊缝质量。
