日产量550吨陶粒砂回转窑生产线工艺流程系统

　　在选矿行业中有很多机械设备都被大家所熟知，常用的有球磨机、浮选机、回转窑、烘干机等等中大型选矿设备，其中回转窑也分为冶金回转窑、金属镁回转窑、水泥回转窑、高岭土回转窑、陶粒砂回欢迎等等，他们都是高温煅烧设备，其中以日产量550吨陶粒砂回转窑做个简单介绍。

　　陶粒砂是一种陶瓷颗粒产品，也就是俗称的陶制颗粒，具有很高的压裂强度。主要用于油田井下支撑，以增加石油天然气的产量。陶粒砂是利用铝矾土、煤、陶瓷等多种原材料烧结而成，是天然石英砂、玻璃球、金属球等中低强度支撑剂的替代品，对增产石油天然气有良好效果。陶粒砂回转窑内热式回转窑中温(950℃～1050℃)煅烧超细高岭土工艺成熟，代表着超细高岭土煅烧的发展方向。这种煅烧技术能耗低、产量高，而且单位体积高，窑炉寿命长，运转率高，操作稳定，传热效率高，热耗低等特点，因此设备广泛应用于黑色冶金、有色冶金、化工、建材、非金属矿、耐火材料、造纸、环保等行业。

　　日产量550吨陶粒砂生产线生产工艺主要包括破碎、配料、粉磨、制球、煅烧、煤粉制备、成品冷却、筛分、包装等工序，主要原料为高品位的铝矾土。

　　陶粒砂生产线设备主要包括破碎系统、配料系统、粉磨系统、成球筛分系统、窑尾系统、烧成系统、成品筛分包装系统、粉煤制备系统以及循环水系统等。

　　1、破碎系统：GZD650X2300给料机、PE400X600颚破、PC800X600锤破、提升机、皮带机等。

　　2、配料系统：400X400螺旋闸板、微机配料系统、皮带秤等。

　　3、粉磨系统：2.6X13米高细磨、TS-1000涡流选粉机、400X400重锤锁风阀、SCF-12N选粉风机、YQM64-7脉冲袋式收尘器、提升机等。

　　4、成球筛分系统：TGS200粉体计量称、JSW400-200高压变频离心泵、HBCY-SL高压水枪陶粒砂成球锅、EPC600X400锤破、LS400X3500螺旋输送机、提升机、皮带机等。

　　5、窑尾系统：直径200重锤高温锁风阀、高温风机、PPCS96-2X5窑尾高温气箱脉冲袋式收尘器、皮带秤等。

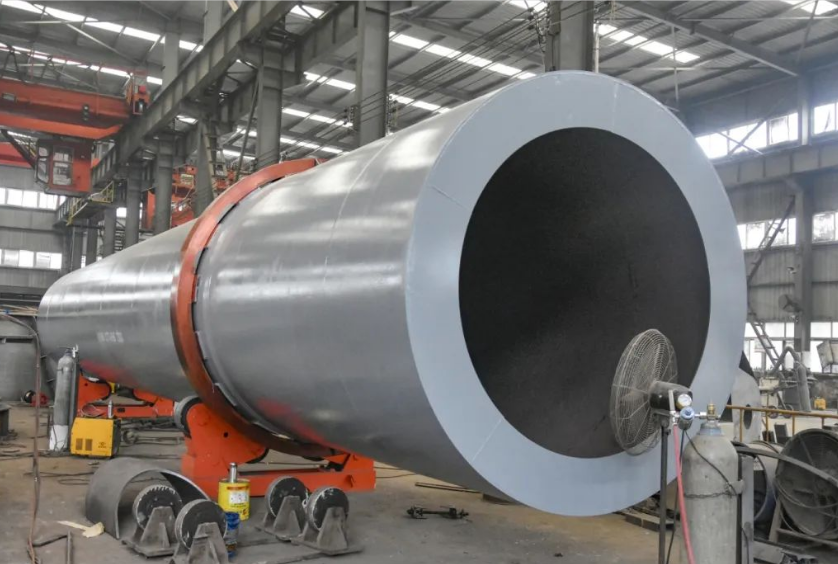

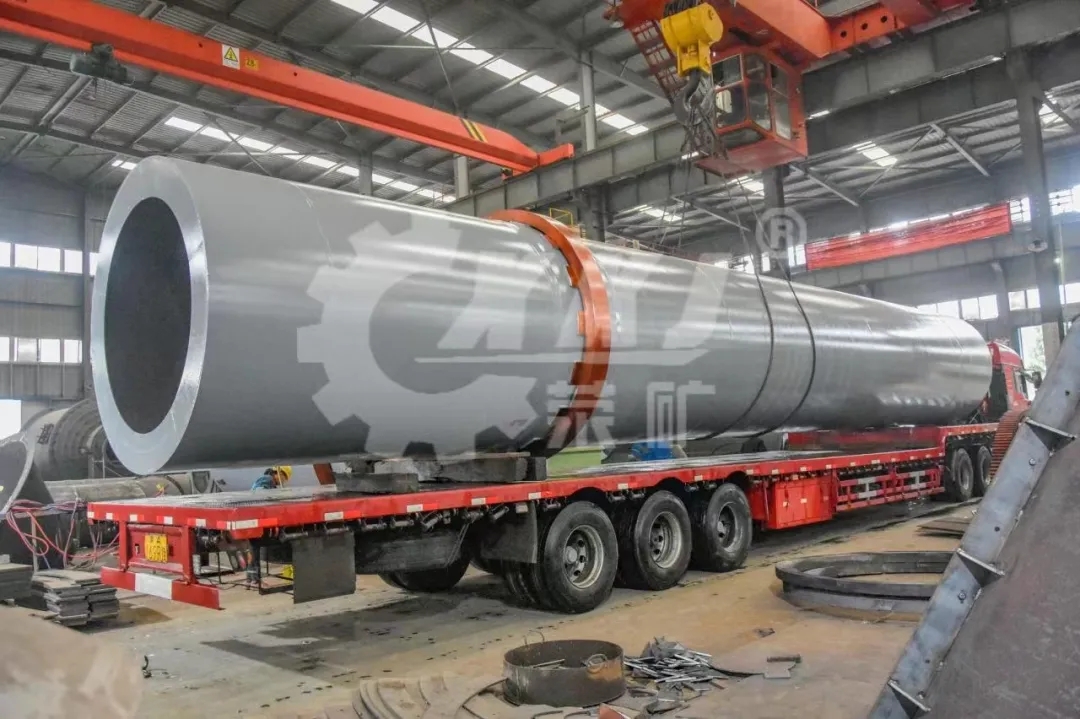

　　6、烧成系统：直径2.5X45米回转窑、直径1.5X15米烘干机、高温风机、冷却机等、

　　7、成品筛分包装系统：ZXS-1540-2P直线筛、电子地磅、螺旋阀门、缓冲仓、提升机等。

　　8、粉煤制备系统：PE250X400颚破、5R4119雷蒙磨、PSB146螺旋泵、LSR-罗茨风机、JMM450石油焦燃烧器、9-19-6.3A风机等。

　　9、循环水系统：KQW循环水泵。

　　河南省荥阳市矿山机械制造厂其中原料仓下部的喂料器、窑体转速和拱煤量均为无级调速，以便调整其工艺参数，在保证产品质量的前提下获得高产量。
