回转烘干机筒体内料幕的形成机制,料幕是怎么形

回转烘干机在烘干过程中物料的料幕是怎么形成，形成机制是什么呢?经下面分析证明：在到达筒体最高点以前,回转烘干机内物料形成料幕的主要机制是滑落;而在超过最高点以后,物料形成料幕的机制才是抛洒。以下是详细分析过程：

在扬料板的作用下,物料在逆时针旋转(下同)的烘干机筒体内做圆周运动时,受到重力mg和离心力F的共同作用。

离心力F=mπ2n2R/900

式中:m—物料的质量(kg)

g—重力加速度(m/s2)

R—烘干机筒体半径(m)

n—烘干机转速(r/min)

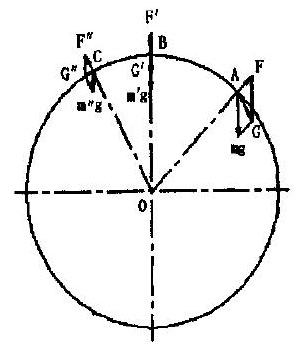

    物料处于筒体内不同位置时的受力分析

在上图(扬料板未画出)中的A点处(扬料板根部和烘干机筒体中心连线与X轴正向的夹角θ<90°),物料受到重力mg和离心力F的共同作用,其合力为G,方向与筒体转动方向相反,物料不能被抛洒而只能被提升,只有超过其休止角的部分滑过扬料板顶端而落下。

B点处(扬料板根部和烘干机筒体中心连线与X轴正向的夹角θ=90°),物料的重力mg和离心力F′的合力为G′,G′=m′(g-π2n2R/900),方向就是重力的方向,只有在扬料板顶端铅垂线以内的物料能保留,其余的全部落下。

而C点处(扬料板根部和烘干机筒体中心连线与X轴正向的夹角θ>90°),物料的重力m″g和离心力F″的合力为G″,方向与筒体转动方向相同,将扬料板内的物料以一定初速度抛出。

由此可见,θ=90°是物料离开扬料板方式的分界点:θ<90°时,超过休止角的部分物料通过扬料板顶端滑落;θ>90°时,扬料板休止角以内的物料被抛洒。换句话说,也就是在到达筒体最高点以前,回转烘干机内物料形成料幕的主要机制是滑落;而在超过最高点以后,物料形成料幕的机制才是抛洒。
