周边传动浓缩机/高效浓缩机怎么安装？安装方法

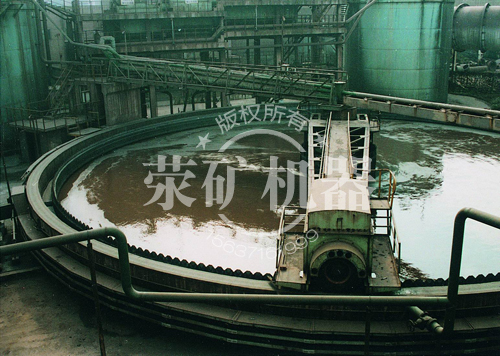

周边传动浓缩机的安装方法：

1、中心部分。装配中心筒，并套在中间支柱上，然后装在转盘上。转盘轴承面呈水平，转动部分转动要灵活。集电装置的电刷和集电环应保证紧密接触。在转盘座下部的中心支柱上面用高标号水泥抹成斜面，以利矿浆流出。

2、滚轮、轨道、齿条道。钢轨接头处不要与齿条固定垫相互干扰，钢轨中心半径、顶面高差、接头处高差，要符合规定要求。

3、耙架。耙架是分段运输的，要按耙架包装图和运输示意图焊接各段的接点，并同时配钻把耙架与耙齿的连接螺栓孔钻出，不得用气割。耙齿安装定位后焊接各支撑杆。通过粑架上部可调螺杆调整耙齿与池底面的距离，误差不得超过其名义值的20%。

4、传动机械。卸下传动架上“小房”的顶板和端面活板，先在“小房”内安装传动机械，调整辊轮与钢轨，保证传动齿轮与齿条接触良好，然后按图纸尺寸组焊传动架。

5、二次灌浆。调整好各部尺寸后，进行二次灌浆，固定地脚螺栓。

6、电气部分。安装电气部分，接通电源，集电装置不得漏电，并按要求接地。

7、轨道、齿条、中心转盘座安装的允许偏差及检验方法应符合生产厂家的规定。

8、耙架和传动机构的组装的允许偏差应符合生产厂家的规定。

高效浓缩机安装方法:

1、把活动梁的副梁套在中心圆柱上并落到底。

2、在中心砼圆柱顶端安装中心支撑部分，穿挂地脚螺栓找正水平及中心，用1:2水泥砂浆浇注固定。

3、安装轨道部分以安装好的中心支撑部分为准，校正和固定轨道。

4、安装活动梁部分：(1)把副梁的对称中线对正中心支撑部分的两个吊轴。(2)安装活动梁的三角形尾节，把两个吊耳穿在两个吊轴上，并装好挡圈和定位套，拧紧定位螺钉。用垫板支住三角梁的尾部，使吊耳下的一条边呈垂直状态。(3)安装活动梁头节。找正与尾节的连接位置，用垫板支撑另一端，保持头节与尾节结合缝呈垂直状态，焊接连接位置。(4)安装传动部分。把传动小车部分吊放在活动梁头节上，使驱动辊轮与轨道中心线垂合，安装水平面结合螺栓和垂直面铰孔螺栓，取出支在活动梁下的垫板。(5)安装副梁。为了方便安装，副梁的连接零件是点焊在一体的。安装时根据情况需要，可拆开某些连接点，以方便螺栓的安装，在副梁的连接螺栓全部装好并紧固到位后，把副梁的所有连接头最后全部焊好。(6)安装刮板。按照总装图的序号排列位置，在活动梁的下面焊接刮板。安装时注意方向性，活动梁的回转方向为顺时针。刮板的圆弧面为前进方向。刮板与活动梁中线约成50°夹角，刮板的高低两端与浓缩池的斜底距离基本一致。全部刮板的下沿与浓缩池斜底的间隙应基本一致。其间隙值应在40mm～80mm范围内。回转一周检查刮板与斜底的间隙，其最小处应有40mm，有干涉的情况可将刮板割低一些，间隙过大可酌情焊补。刮板在活动梁下面要左右对称均布，回转一周，刮刀应有“刮全”性能，有刮不到的情况时可以酌情加长某些位置的刮板。(7)检查活动梁的所有焊接部分，有漏焊或焊接强度不足之处全部进行补焊。检查驱动小车与活动梁的连接螺栓，全部拧紧并可靠防松。

5、安装固定梁部分(1)在浓缩池边的砼台子上安装固定梁支架，穿挂地脚螺栓。(2)吊装固定梁，与安装好的中心支撑部分用螺栓连接。找正砼台子上的固定支架位置，并用1:2水泥浆固定地脚螺栓。

6、在固定梁上安装进矿浆的管子或溜槽至中心支撑部分的中心进矿浆管。

7、安装电缆。

8、清除浓缩机内的一切污物，以确保安全生产和浓缩产品不受污染。

9、安装附属设备。
