煤泥颗粒平均下落高度,煤泥烘干机滚筒内填充率

煤泥烘干机在滚筒内平均下落高度，以及在滚筒内的填充率怎么计算呢?河南荥阳矿山机械厂分享如下：

煤泥颗粒平均下落高度

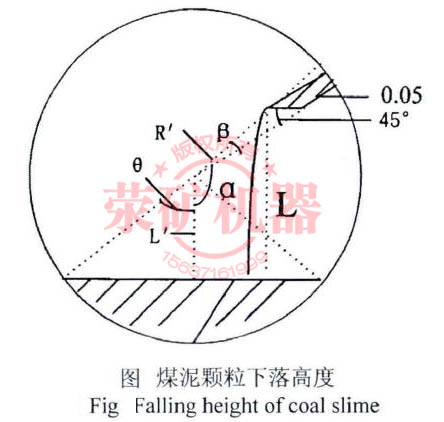

煤泥颗粒在升举过程中被不断抛洒,在重力和烟气曳力的作用下,分别向滚筒内垂直方向和水平方向运动,如下图示意图所示:

填充率

假设某一抄板从底部 始转动至一个角度a,则此时煤泥颗粒的抛洒高度与角度a和滚筒内填充率有关,详细如上图。滚筒内填充率是指滚筒内物料所占体积与滚筒内实际有效容积的比例,填充率过低,会导致物料料幕断层,浪费热能,影响换热效果;过高则会增大干燥负荷,导致物料结块,干燥不均衡,影响产品指标。因此只有选择合适的填充率才可以同时保证干燥速度与效率,本研究的滚筒干燥机填充率采用生产厂家标准为10%,则通过计算可知:

经过计算可知,θ=46.5°,当转角a<θ时,抄板被埋于滚筒底部的物料层下,此时煤泥虽然被带动翻滚,却没有被扬起,因此只有转动角大于角度θ后,才存在下落过程。通过计算模拟,可知下落高度和抄板转角的关系如下:

其中,L——煤泥颗粒下落高度;

a——抄板转动角度;

L’——滚筒圆心到底部物料层高度;

R’——滚筒圆心到抄板前端距离。

平均下落高度计算公式：

考虑到本研究过程,计算单个煤泥颗粒在圆周运动中的平均下落高度更有意义,具体平均下落高度关系式如下:

其中,Sa——抄板在角度a时的洒落量;

S 抄板抄起的总煤泥量。
